技术参数

	型号	CRSL
IPN	原边额定输入电流	10mA	20mA	A
IP	原边电流测量范围	0~50		mA
VSN	副边额定输出电压	± 5V (±1%)		V
VCC	电源电压	±12V  (±5%)		V
IC	电流消耗	VCC = ±12V                       <20		mA
Vd	绝缘电压	2.5KV有效值/50Hz/1分钟
εL	线性度	<1		%FS
V0	零点失调电压	TA =25℃              <±500		mV
VOT	失调电压温漂	IP=0  TA =-10～+60℃            <±12		mV/℃
TA	工作环境温度	-10～+60		℃
TS	贮存环境温度	-20～+70		℃
RL	负载电阻	≥10K		Ω

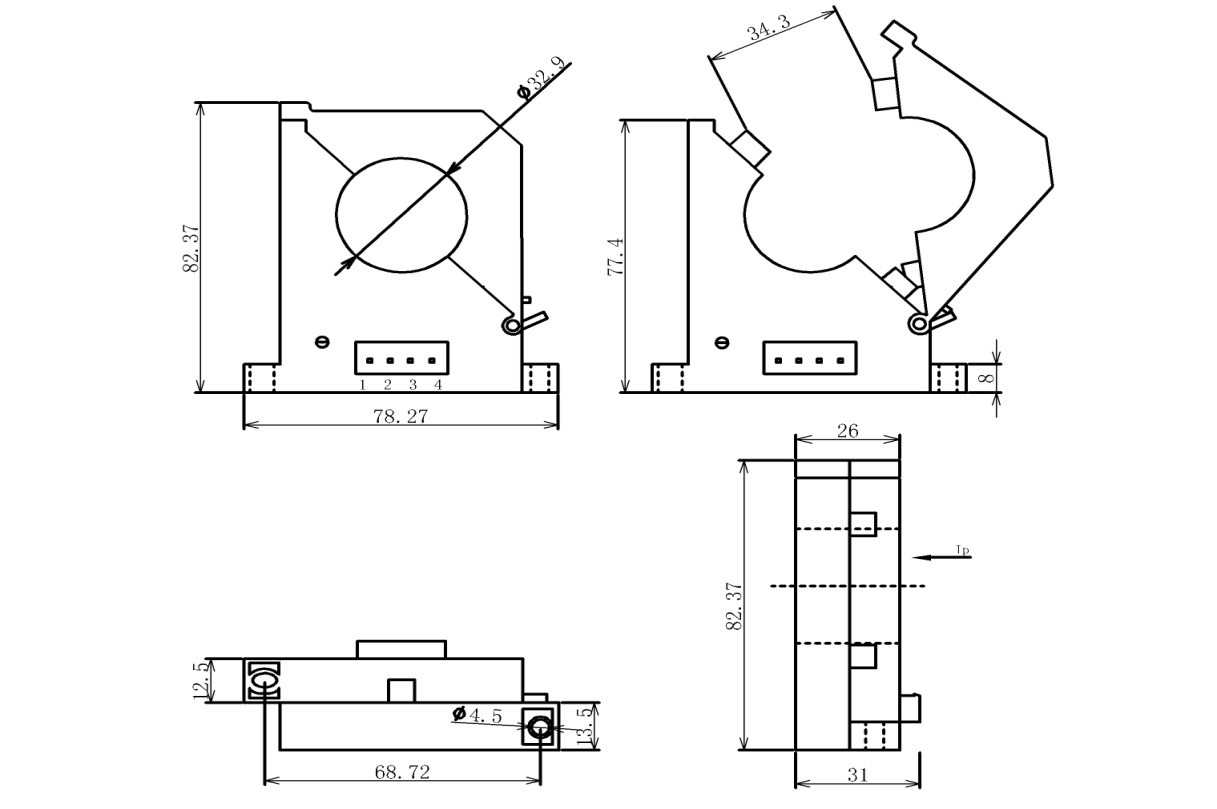

外形尺寸（mm）



引脚说明：

1：+12V  2：-12V  3：Vout  4：GND(电源地)   OFS：零点调节

使用说明

1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。

2、在安装过程中，传感器打开后，合上时要注意两边铁芯接口是否对齐，不能强行合上。
